Наконечники, гильзы, колпачки во Владивостоке

• Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов
• Материал: алюминий марки АД1
• Рабочее напряжение: до 35 кВ
• При подключении к медным шинам рекомендовано использование алюмомедных шайб ШАМ
• Секторные жилы перед опрессовкой рекомендовано скруглить набором матриц скругления НМ-300-C (КВТ)
• После зачистки концов алюминиевых жил кордощеткой на жилы наносится проводящая контактная паста «КВТ».
• Внутреннюю поверхность наконечника также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку
•
Оконцевание опрессовкой алюминиевых кабелей и проводов сечением 95 мм? под крепежный болт М12.

Технические характеристики:

• тип коннектора – наконечник кольцевой
• рабочее напряжение, до (кВ) – 35
• материал жилы – алюминий
• сечение жилы, мм? - 95
• класс гибкости жилы – 2/3
• материал контактной части – алюминий
• покрытие контактной части – без покрытия
• размер крепёжного болта – М12
• технология монтажа – опрессовка

Наконечники штифтовые медные луженные, алюминиевые луженные и алюминиевые без лужения пополнили линейку оборудования EKF PROxima для электромонтажа. Важно отметить, что луженые наконечники не подвержены окислению придлительном хранении или эксплуатации.

Клеммы СМК предназначены для многоразового присоединения и ответвления одножильных и многожильных проводников из меди (серия 222) или меди и алюминия (серия 224) в электрических цепях переменного тока с частотой 50 Гц напряжением до 400 В. Клеммы можно использовать при температуре от –40 до +40° C и относительной среднегодовой влажности 60% при температуре 20° C.

• Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов
• Материал: алюминий марки АД1
• Рабочее напряжение: до 35 кВ
• При подключении к медным шинам рекомендовано использование алюмомедных шайб ШАМ
• Секторные жилы перед опрессовкой рекомендовано скруглить набором матриц скругления НМ-300-C (КВТ)
• После зачистки концов алюминиевых жил кордощеткой на жилы наносится проводящая контактная паста «КВТ».
• Внутреннюю поверхность наконечника также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку
•
Оконцевание опрессовкой алюминиевых кабелей и проводов сечением 70 мм? под крепежный болт М10.

Технические характеристики:

• тип коннектора – наконечник кольцевой
• рабочее напряжение, до (кВ) – 35
• материал жилы – алюминий
• сечение жилы, мм? - 70
• класс гибкости жилы – 2/3
• материал контактной части – алюминий
• покрытие контактной части – без покрытия
• размер крепёжного болта – М10
• технология монтажа – опрессовка

• Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов
• Материал: алюминий марки АД1
• Рабочее напряжение: до 35 кВ
• При подключении к медным шинам рекомендовано использование алюмомедных шайб ШАМ
• Секторные жилы перед опрессовкой рекомендовано скруглить набором матриц скругления НМ-300-C (КВТ)
• После зачистки концов алюминиевых жил кордощеткой на жилы наносится проводящая контактная паста «КВТ».
• Внутреннюю поверхность наконечника также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку
•
Оконцевание опрессовкой алюминиевых кабелей и проводов сечением 16 мм? под крепежный болт М8.

Технические характеристики:

• тип коннектора – наконечник кольцевой
• рабочее напряжение, до (кВ) – 35
• материал жилы – алюминий
• сечение жилы, мм? - 16
• класс гибкости жилы – 2/3
• материал контактной части – алюминий
• покрытие контактной части – без покрытия
• размер крепёжного болта – М8
• технология монтажа – опрессовка

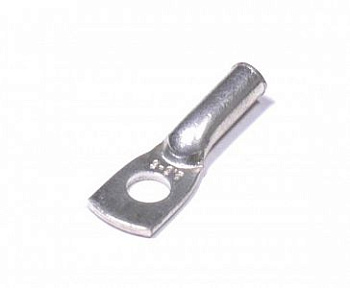

• Предназначены для оконцевания опрессовкой медных кабелей и проводов
• Материал: электротехническая медь марки М2
• Покрытие: электролитическое лужение (климатическое исполнение: «Т2»)
• Рабочее напряжение: до 35 кВ
• «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
• 85 наименований в двух видах климатического исполнения
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала
• Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
• Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
• Комплексное решение от производителя:
o кабельные наконечники и гильзы
o инструмент и матрицы для опрессовки

Оконцевание опрессовкой медных кабелей и проводов сечением 16 мм? под крепежный болт М6.

Технические характеристики:
• тип коннектора – наконечник кольцевой
• рабочее напряжение, до (кВ) – 35
• материал жилы – медь
• сечение жилы, мм? - 16
• класс гибкости жилы – 2/3/5/6
• материал контактной части – медь
• покрытие контактной части – гальваническое лужение
• размер крепёжного болта – М6
• технология монтажа – опрессовка

• Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов
• Материал: алюминий марки АД1
• Рабочее напряжение: до 35 кВ
• При подключении к медным шинам рекомендовано использование алюмомедных шайб ШАМ
• Секторные жилы перед опрессовкой рекомендовано скруглить набором матриц скругления НМ-300-C (КВТ)
• После зачистки концов алюминиевых жил кордощеткой на жилы наносится проводящая контактная паста «КВТ».
• Внутреннюю поверхность наконечника также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку
•
Оконцевание опрессовкой алюминиевых кабелей и проводов сечением 25 мм? под крепежный болт М8.

Технические характеристики:

• тип коннектора – наконечник кольцевой
• рабочее напряжение, до (кВ) – 35
• материал жилы – алюминий
• сечение жилы, мм? - 25
• класс гибкости жилы – 2/3
• материал контактной части – алюминий
• покрытие контактной части – без покрытия
• размер крепёжного болта – М8
• технология монтажа – опрессовка

• Предназначены для соединения опрессовкой медных кабелей и проводов
• Материал: электротехническая медь марки М2
• Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
• Рабочее напряжение: до 10 кВ
• Гильзы имеют сквозную конструкцию
• Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
• Внутренний и внешний диаметры гильз ГОСТ 23469 соответствуют размерам труб, из которых изготавливаются наконечники ГОСТ 7386
• Гильзы по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных жил 2-го и 3-го классов гибкости рекомендован выбор размеров по специальной таблице
• Гильза ГМЛ 1.5* - нестандартное исполнение
• Специальная серия высокоточных матриц MW-образной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»
• Комплексное решение от производителя:
o кабельные наконечники и гильзы
o инструмент и матрицы для опрессовки
o рекомендации по технология монтажа
Технические характеристики:
• тип коннектора – гильза соединительная
• рабочее напряжение, до (кВ) – 10
• материал жилы – медь
• сечение жилы, мм? - 50
• класс гибкости жилы – 2/3/5/6
• материал контактной части – медь
• покрытие контактной части – гальваническое лужение
• технология монтажа – опрессовка
• длина, мм – 50
• диаметр, мм – 14/11

• Предназначены для оконцевания опрессовкой медных кабелей и проводов
• Материал: электротехническая медь марки М2
• Покрытие: электролитическое лужение (климатическое исполнение: «Т2»)
• Рабочее напряжение: до 35 кВ
• «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
• 85 наименований в двух видах климатического исполнения
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала
• Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
• Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
• Комплексное решение от производителя:
o кабельные наконечники и гильзы
o инструмент и матрицы для опрессовки

Оконцевание опрессовкой медных кабелей и проводов сечением 95 мм? под крепежный болт М10.

Технические характеристики:
• тип коннектора – наконечник кольцевой
• рабочее напряжение, до (кВ) – 35
• материал жилы – медь
• сечение жилы, мм? - 95
• класс гибкости жилы – 2/3/5/6
• материал контактной части – медь
• покрытие контактной части – гальваническое лужение
• размер крепёжного болта – М10
• технология монтажа – опрессовка

• Предназначены для выполнения ответвлений от магистральных линий кабелей и проводов напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания проводника
• Магистраль: 16/25/35
• Ответвление: 1.5/2.5/4/6/10
• Размер корпуса: 42х41х31
• Материал корпуса: поликарбонат, не поддерживает горение
• Материал контактной части: анодированная сталь
• Сердечник представляет собой профилированные под типоразмер кабеля плашки, затягивающиеся болтами
• Магистраль и ответвление могут быть представлены алюминиевыми или медными проводами, либо их комбинацией
• На корпусе каждого сжима нанесен логотип завода-производителя и диапазон сечений кабеля «магистраль–ответвление»
• Корпус обладает негерметичной конструкцией

Ответвление кабелей и проводов сечениями 1.5-10 мм? от магистральных линий сечениями 4-10 мм? напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания проводника

Технические характеристики:
• тип коннектора – ответвитель
• рабочее напряжение, до (кВ) – 0.69
• материал жилы – медь, алюминий
• сечение жилы, мм? - 16/25/35
• сечение ответвления, мм? - 1.5/2.5/4/6/10
• материал контактной части – медь, алюминий

Клеммы СМК компактные серии 2273 применяются в распределительных коробках и предназначены для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 400 В. Клеммы СМК компактные серии 2273 с пастой предусматривают наличие специальной контактной пасты, которая автоматически снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления. Клеммы можно использовать при температуре от –40 до +40° C.

Клеммы СМК с пастой EKF предназначены для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 400 В. Клеммы применяются в распределительных коробках.Удобство данных клемм заключается в безвинтовом креплении проводников (используется подпружиненная стальная пластина с антикоррозионным покрытием). Качество подключения не зависит от квалификации электромонтажника. Каждый проводник имеет отдельное клеммное место. Контактная паста автоматически снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления. Клеммы можно использовать при температуре от –40 до +40° C.
