Наконечники, гильзы, колпачки во Владивостоке

• Предназначены для соединения опрессовкой алюминиевых кабелей и проводов без осевой нагрузки
• Гильзы имеют сквозную конструкцию
• Материал: алюминий марки АД1
• Рабочее напряжение: до 10 кВ
• Секторные жилы рекомендовано скруглить набором матриц НМ-300 С (КВТ)
• После зачистки концов алюминиевых жил с использованием кордощетки на жилы наносится проводящая контактная паста «КВТ». Внутреннюю поверхность гильзы также следует зачистить и смазать пастой, после чего завести в нее жилы с заходом на половину длины гильзы и произвести опрессовку

Технические характеристики:
Тип коннектора – гильза соединительная;
Рабочее напряжение, до (кВ) – 10;
Материал жилы – алюминий;
Сечение жилы, мм? - 120;
Класс гибкости жилы – 23;
Материал контактной части – алюминий;
Покрытие контактной части – без покрытия;
Технология монтажа – опрессовка;
Размер, ДхШ мм – 71х14;
Внутренний диаметр, мм – 8

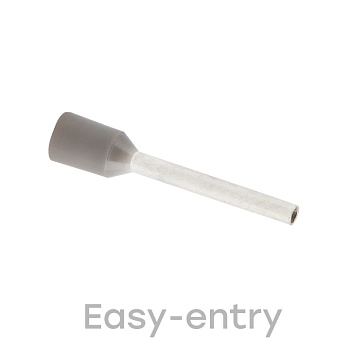

Наконечник штыревой втулочный предназаначен для оконцевания опрессовкой проводов с медными жилами в электрических цепях переменного и постоянного тока. Рассчитан для монтажа и подключения двух проводников.

Одинарные и двойные втулочные наконечники (НШвИ и НШвИ2) EKF PROxima являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т.п.) при монтаже различного электрооборудования. Втулочные наконечники состоят из медной луженой трубки, один конец которой развальцован для облегчения ввода многожильного провода и изолирующей манжеты из полипропилена.

Наконечники штифтовые медные луженные, алюминиевые луженные и алюминиевые без лужения пополнили линейку оборудования EKF PROxima для электромонтажа. Важно отметить, что луженые наконечники не подвержены окислению придлительном хранении или эксплуатации.

Предназначены для присоединения алюминиевых проводников к медным шинам, проводам и кабелям с целью исключения гальванического эффекта, получаемого при прямом сопряжении меди и алюминия в процессе монтажа и подключения силовых нагрузок.

Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования.
Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью. Корпус имеет 2-х рядное исполнение.

Колодки клеммные JXB EKF PROxima и EK-JXB (земля) устанавливаются на DIN-рейку в распределительных щитах для надежного и удобного подключения проводников различных сечений и разного назначения. Зажим проводника осуществляется винтом. Рассчитаны на применение в цепях переменного тока с частотой 50 Гц. Изготовлены из цветного пожаростойкого полиамида. ГОСТ Р 50030.7.2002

Наконечники кольцевые изолированные НКИ EKF PROxima и вилочные изолированные НВИ EKF PROxima предназначены для оконцевания многопроволочных (гибких) медных проводов и используются при монтаже электрических узлов,где предусмотрено соответствующее контактное соединение на основе винтовой фиксации. Кольцевые наконечники используются для стационарных подключений к электрооборудованию.При необходимости оперативных перекроссировок предпочтительно использование вилочных наконечников, поскольку в этом случае не требуется полный демонтаж крепежного соединения, достаточно лишь ослабить винтовую фиксацию.

Клеммные терминалы серий ТВ, ТС, ТК, БЗД EKF PROxima предназначены для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением до 660 В частотой 50 Гц и применяются как комплектующие изделия в стационарных установках.

Силовые наконечники EKF PROxima используются для оконцевания проводов и кабелей с медными жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Наконечники изготавливаются из медных и алюминиевых труб различного диаметра.

Клеммная колодка IN HOME КЗВ 20-12 с 12 парами зажимов для соединения медных и алюминиевых проводов сечением 4-12 мм². Модель рассчитана на номинальный ток 20 А. Характеристики: винтовые зажимы, полиамидный корпус, климатическое исполнение УХЛ4, диапазон температур от -60 до +85°C. Гарантия 1 год.

Предназначены для оконцевания многожильных медных проводников и кабелей опрессовкой и пайкой. Материал - луженая электротехническая медь.

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.

Колодки клеммные JXB EKF PROxima и EK-JXB (земля) устанавливаются на DIN-рейку в распределительных щитах для надежного и удобного подключения проводников различных сечений и разного назначения. Зажим проводника осуществляется винтом. Рассчитаны на применение в цепях переменного тока с частотой 50 Гц. Изготовлены из цветного пожаростойкого полиамида. ГОСТ Р 50030.7.2002

Наконечники кольцевые изолированные НКИ EKF PROxima и вилочные изолированные НВИ EKF PROxima предназначены для оконцевания многопроволочных (гибких) медных проводов и используются при монтаже электрических узлов, где предусмотрено соответствующее контактное соединение на основе винтовой фиксации. Кольцевые наконечники используются для стационарных подключений к электрооборудованию.При необходимости оперативных перекроссировок предпочтительно использование вилочных наконечников, поскольку в этом случае не требуется полный демонтаж крепежного соединения, достаточно лишь ослабить винтовую фиксацию.

Набор втулочных наконечников двойных НШВИ2 (2х0.75 мм?; 2х1 мм?; 2х1.5 мм?; 2х2.5 мм?) в боксе (ТE-200) REXANT предназначен для создания быстрого и качественного подключения различного электрооборудования и монтажа электросетей. Такой современный способ подготовки кабеля к соединению заменяет процесс облуживания или скрутки многожильных медных проводов, формируя целостное окончание кабеля с последующим подключением промышленного или бытового электрооборудования.
Для удобного хранения наконечников предусмотрен специальный бокс, выполненный из прозрачного пластика, что обеспечит визуальный контроль содержимого. Бокс разделен на 5 секций, в каждой из которых находятся наконечники определенного размера. Втулочный наконечник сделан из латуни, с поверхностным электролитическим лужением, и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными пресс-клещами (HT-864 арт.12-3202, 12-3202-4; HT-866 арт.12-3205; HT8 6-4 арт.12-3106; HT-301E арт.12-3113, 12-3114, 12-3013, 12-3013-4) в считанные секунды. Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.

Технические характеристики:
Температурный диапазон: -10...+75 ?
Сечения обжимаемых проводов: 2х0.75 мм?; 2х1 мм?; 2х1.5 мм?; 2х2.5 мм?

В набор входит:
2х0.75мм? (синий) - 50шт;
2х1мм? (красный) - 50шт;
2х1.5мм? (черный) - 50шт;
2х2.5мм? (серый) - 50шт.

Наконечники кольцевые изолированные НКИ EKF PROxima и вилочные изолированные НВИ EKF PROxima предназначены для оконцевания многопроволочных (гибких) медных проводов и используются при монтаже электрических узлов,где предусмотрено соответствующее контактное соединение на основе винтовой фиксации. Кольцевые наконечники используются для стационарных подключений к электрооборудованию.При необходимости оперативных перекроссировок предпочтительно использование вилочных наконечников, поскольку в этом случае не требуется полный демонтаж крепежного соединения, достаточно лишь ослабить винтовую фиксацию.

Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.
