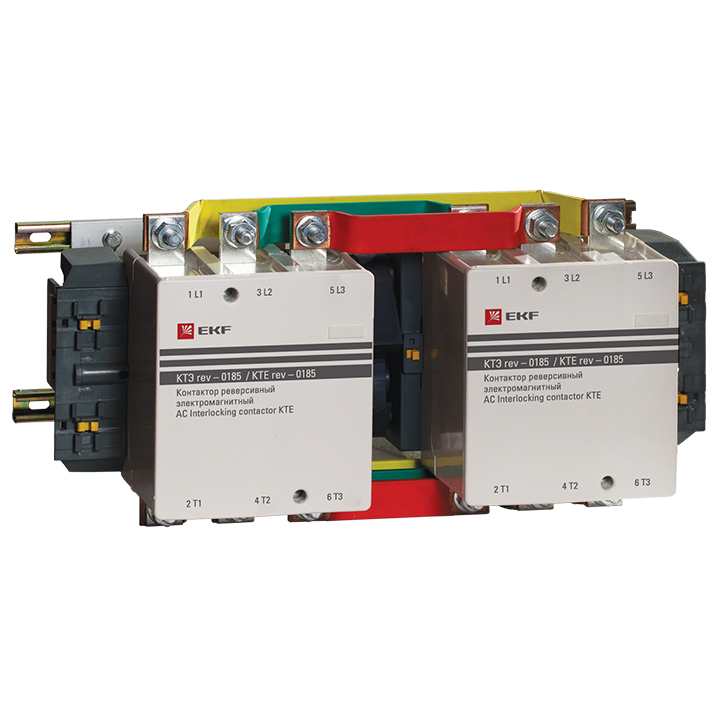

Описание: Контактор КТЭ реверсивный 185А 230В 2NO EKF PROxima
Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты.
Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKFPROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».
Основные
Количество нормально разомкнутых (НО) силовых контактов
3
Номинальная коммутируемая мощность при AC-3, 400 В, кВт
90
Количество вспомогат. нормально разомкнутых (НО) контактов
2
Номин. раб. ток Ie при AC-1, 400 В, А
275
Номин. раб. ток Ie при AC-3, 400 В, А
185
Номин. напряжение питания цепи управления Us AC 50 Гц, В
195,5...253
Номин. напряжение питания цепи управления Us AC 60 Гц, В
0...0
Номин. напряжение питания цепи управления Us постоян. тока DC, В
0...0
Тип напряжения управления
AC
Тип подключения силовой электрич. цепи
Винтовое соединение
Номин. коммутируем. мощность при AC-4, 400 В, кВт
34
Номин. раб. ток Ie при AC-4, 400 В, А
68
