Выбрать и купить кабель связи во Владивостоке
Кабель связи предназначен для передачи по линиям связи аналоговой, цифровой и др. информации через световые сигналы или ток различных частот. Используются в телефонных и компьютерных сетях, кабельном телевидении и т.п. Самые популярные разновидности: витая пара, коаксиальный и оптоволокно.Описание кабеля витая пара
Витая пара TP (англ. «twisted pair») – самый популярный вид кабеля связи, состоящий из пары скрученных между собой изолированных проводов (с определенным количеством витков на единицу длины). Обычно используются две (одножильный кабель) или четыре пары парных проводников из меди (многожильный). Отличается гибкостью и простотой монтажа, подключается с помощью разъёма 8P8C.Расшифровка маркировки кабеля витая пара
Буква перед наклонной чертой - тип экрана для всего кабеля, буквы после черты -- тип индивидуального экрана (для каждой витой пары):U – («unshielded») без экрана
F -- «(foil») экран из фольги
S – («shielded») внешний экран из проволочной оплётки
TP – («twisted pair») витая пара
TQ -- индивидуальный экран для 2х витых пар (на 4 провода)
Разновидности кабеля витая пара
Отличаются по наличию / отсутствию экрана, виду / материалу экранирования (фольга из алюминия, полимерная пленка, медная и стальная оплетка). По форме может быть: круглой (самая распространенная) и плоской (может использоваться под напольным покрытием). По наличию / отсутствию экрана может быть: экранированной (STP – «Shielded Twisted Pair») и неэкранированной (UTP – «Unshielded Twisted Pair»). U/UTP - неэкранированный кабель из жилы и наружной оболочки из ПВХ без защиты. F/UTP (S/UTP, SF/UTP) – кабель с общим экраном из фольги / оплетки. U/FTP — кабель с индивидуальной оболочкой из фольги в каждой паре. F/FTP – кабель, имеющий индивидуальное экранирование из фольги для каждой пары, и общий для всех скруток экран из фольги и оплетки.Назначение кабеля витая пара
Кабель связи витая пара применяется для телекоммуникаций, видеонаблюдения, компьютерных и узкоспециализированных сетей. Может использоваться для прокладки в трубопроводах, коллекторах и подземных сооружениях. Цвет поверхности кабеля указывает на область применения и функциональность. Черный: для наружного применения (дополнительный полиэтиленовый слой защищает негативных атмосферных воздействий). Серый: для прокладки внутри зданий. Оранжевый: для закрытых зон с наличием воздушных потоков из вентиляции и кондиционеров. Не горит и не выделяет дым.Как выбрать и купить каоксиальный кабель
Описание каоксиального кабеля
Коаксиальный ка́бель (от лат. «co» совместно + «axis» ось) — электрический кабель, состоящий из соосно расположенных центрального проводника и экрана, разделённых различным изоляционным материалом либо воздушным промежутком. Маркировка зависит от производителя. РК – отечественные модели. Иностранные модели маркируются латинскими буквами. КВК-В – провод с ПВХ оболочкой для внутренних помещений; КВК–П – провод с обмоткой из полиэтилена для наружного применения; КВК-Пт – кабель с усиливающим стальным тросом для любых условий; ККСВГ – кабель с многопроволочной центральной жилой в основе; КВКнг – универсальный, устойчивый к возгоранию.
Разновидности каоксиального кабеля
По диаметру кабеля: толстый (thick) до 100 мм в диаметре (рассчитан на расстояние не более 200 м); тонкий (thin) до 50 мм в диаметре (рассчитан на расстояние до 650 м). По гибкости (стойкость к перегибам): жёсткие, полужёсткие, гибкие, особо гибкие. По структуре: Простой – состоит из центральной жилы из проволоки, вспененной ПВХ изоляции, внешнего проводника с экранирующей фольгой и внешней оболочки. Комбинированный - помимо основных элементов включает в структуру укрепляющий трос и несколько дополнительных проводников для передачи слаботочного электричества от блока питания к потребителю.
По номинальному волновому сопротивлению:
• РК - 50, 75, 100, 150 и 200 Ом;
• РС – 50, 75, 100, 150, 200, 400. 800. 1600 и 3200 Ом;
• РД – 75, 100, 150, 200 и 300 Ом.
Коаксиальный кабель 50 Ом — наиболее распространенный в различных областях радиоэлектроники. Основными видами являются: RG-213, RG-58, RG-8. Коаксиальный кабель 75 Ом — широко используется в телевизионных и кабельных сетях; Коаксиальный кабель 100 Ом и 150 Ом — применяется в импульсной технике и для специальных целей; Коаксиальный кабель 200 Ом — применяется реже других, в основном для специальных целей.
Назначение каоксиального кабеля

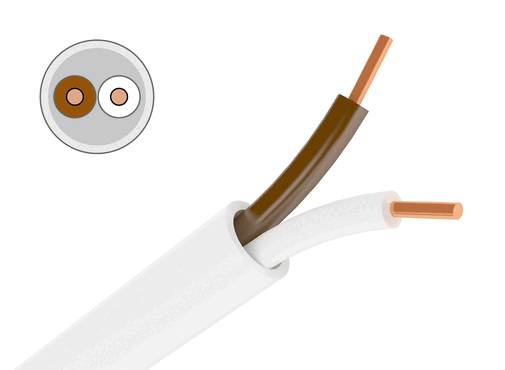

Как выбрать и купить телефонный кабель?
В зависимости от типа и назначения телефонный кабель может быть одно- или многопроволочным. Изоляция жил может производиться из: ПВХ-пластиката, вспененного пропилена, полиэтилена или бумаги. Экран, защищающий от электромагнитного воздействия, выполняется из фольги (алюминий / медь) или проволочной оплетки. Конструкция может быть дополнена стальным тросом и окружена броней. Цена телефонного кабеля зависит от его структуры, материалов и количества жил. Изготавливается по ГОСТу или ТУ.Основные виды телефонного кабеля
ТСВ – устойчивый к температурам телефонный кабель, предназначенный для монтажа низкочастотного оборудования на телефонных станциях при номинальном напряжении не более 120 В. Расшифровка маркировки: Т – Телефонный; С – Станционный; В - Изоляция жил / оболочка из ПВХ-пластиката.
ТРП – двух- или четырёхпроводный распределительный кабель для открытой и скрытой стационарной проводки телефонной сети как внутри помещений, так и снаружи. Расшифровка маркировки: Т – Телефонный; Р - Для радиофикации; П - Изоляция из полиэтилена (как правило, черного цвета).
ТПП – популярный кабель с медным проводником, предназначенный для использования в местных телефонных сетях с напряжением 145 В / 225 В (переменный ток) или 200 В / 315 В (постоянный ток) частотой 50 Гц. Используется для укладки в грунте (при отсутствии высокой влажности и промерзания), по стенам зданий и на воздушных линиях. Расшифровка маркировки: Т – Телефонный; П - Изоляция из полиэтилена; П - Оболочка из полиэтилена.
ТППэп – усовершенствованная версия ТПП c изоляцией из полиэтилена и дополнительным экраном. Расшифровка маркировки: Т – Телефонный; П - Изоляция из полиэтилена; П - Оболочка из полиэтилена; эп - Экран из алюмополимерной ленты.
ТПП-эпБ – бронированный стальными полосками кабель с жилами в сплошной полиэтиленовой изоляции и экраном из алюминиевой фольги. Не допускает попадание под оболочку влаги. Может прокладываться в грунте, не оказывающего высокого коррозийного воздействия на сталь. Расшифровка маркировки: Т – Телефонный; П - Изоляция из полиэтилена; П - Оболочка из полиэтилена; эп - Экран из алюмополимерной ленты; Б - Броня из двух стальных лент.
КСПВ – это многожильный сетевой провод, используемый для стационарной внутренней прокладки при подключении пожарных, сигнализационных и охранных систем. Расшифровка маркировки: К – кабель; С – связи; П – изоляция из полиэтилена; В – виниловая оболочка.
