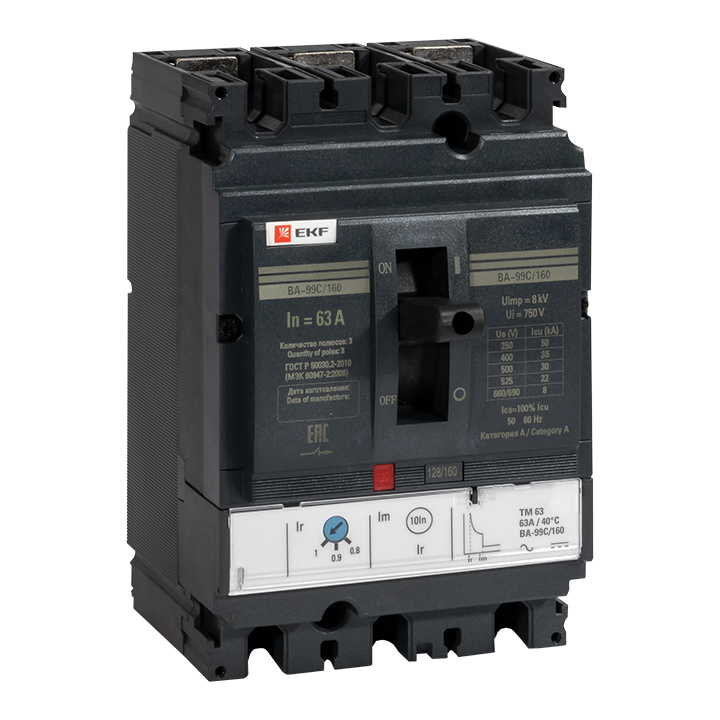

Автоматический выключатель ВА-99C (Compact NS) 160/63А 3P 36кА EKF PROxima

Информация об упаковке

Под заказСрок поставки 14 дней, по предоплате
12 972.00
/шт
  • Способы оплаты?При получении: Наличными или банковской картой при самовывозе из магазина.

    На сайте: Банковской картой или SberPay.

    На расчетный счет: Счет на оплату приходит автоматически по завершению оформления заказа на сайте.
  • Безналичный расчет
  • Оплата заказа в магазине
  • Онлайн оплата Банковской картой
  • Способы доставки?Заказы, оплаченные на сайте онлайн банковской картой на сумму более 5000 рублей, доставляются БЕСПЛАТНО. Стоимость доставки за пределы городской черты уточняйте у менеджера.

    Заказы стоимостью менее 5000 рублей доставляются по городу от 500 рублей. Точную стоимость доставки уточняйте у менеджера.
  • Самовывоз
  • Доставка по городу бесплатно!

Описание: Автоматический выключатель ВА-99C (Compact NS) 160/63А 3P 36кА EKF PROxima

Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой  имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на стр. 169-173.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты.
Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Характеристики: Автоматический выключатель ВА-99C (Compact NS) 160/63А 3P 36кА EKF PROxima

Основные

Артикул
mccb99C-160-63
Бренд
С расцепителем минимального напряжения
Нет
Встроенная защита от замыканий на землю
Нет
Подходит для монтажа на DIN-рейку
Нет
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания
630...630
Номин. отключающая способность Icu при 400 В, 50 Гц
35
Диапазон краткосрочной задержки расцепителя короткого замыкания
630...630
Диапазон установки расцепителя перегрузки
50,4...63
Номинальное напряжение
400...690
Номин. продолжительный ток Iu
63
