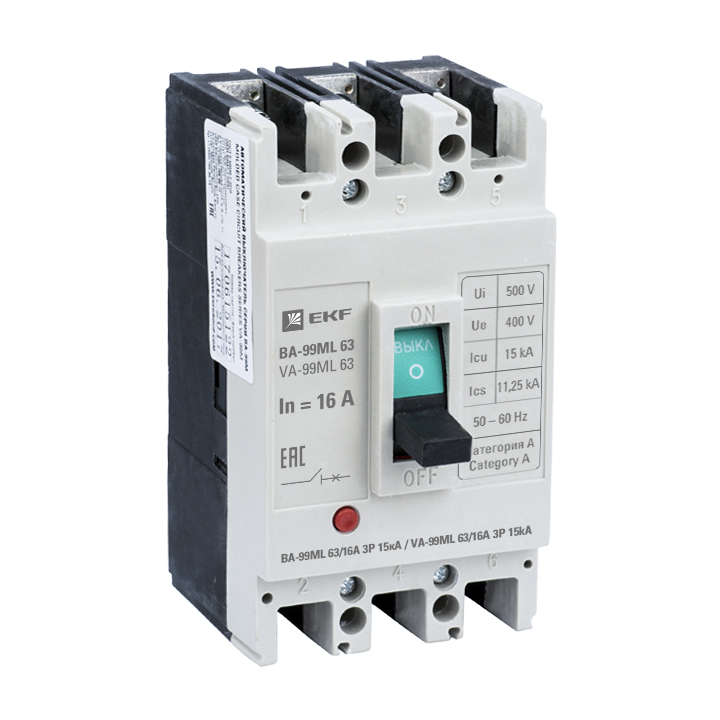

Автоматический выключатель ВА-99МL 63/16А 3P 15кА EKF Basic

Информация об упаковке

Вес, г
752
Нет в наличии
2 098.00
/шт
  • Гарантийный срок: 36 месяцев
  • Способы оплаты?При получении: Наличными или банковской картой при самовывозе из магазина.

    На сайте: Банковской картой или SberPay.

    На расчетный счет: Счет на оплату приходит автоматически по завершению оформления заказа на сайте.
  • Безналичный расчет
  • Оплата заказа в магазине
  • Оплатить онлайн
  • Способы доставки?Заказы, оплаченные на сайте онлайн банковской картой на сумму более 5000 рублей, доставляются БЕСПЛАТНО. Стоимость доставки за пределы городской черты уточняйте у менеджера.

    Заказы стоимостью менее 5000 рублей доставляются по городу от 500 рублей. Точную стоимость доставки уточняйте у менеджера.
  • Самовывоз
  • Доставка по городу бесплатно!

Описание: Автоматический выключатель ВА-99МL 63/16А 3P 15кА EKF Basic

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на cтр. 155-161.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем - «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система
дугогашения выключателей весьма эффективна, тем не менее, при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Допускается присоединение проводов и шин от источника питания снизу, а проводов и шин к потребителю сверху. При этом все технические характеристики ВА-99ML остаются без изменения.

Характеристики: Автоматический выключатель ВА-99МL 63/16А 3P 15кА EKF Basic

Основные

Артикул
mccb99-63-16mi
Бренд
Номин. продолжительный ток Iu
16
Диапазон установки расцепителя перегрузки
Номинальное напряжение
400...690
С расцепителем минимального напряжения
Нет
Номин. отключающая способность Icu при 400 В, 50 Гц
15
Диапазон краткосрочной задержки расцепителя короткого замыкания
160...160
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания
160...160
Подходит для монтажа на DIN-рейку
Нет
Встроенная защита от замыканий на землю
Нет
