Провод ШВВП (ПВСП, ПУГВВ) 3х2,5

Плоский гибкий провод ШВВП 3х2,5 (синонимы: ПВСП, ПУГВВ) с медными жилами используется для подключения к сети электроприборов и осветительного оборудования внутри помещений. Благодаря двойной ПВХ-изоляции и компактной плоской форме шнур удобно укладывать в защитные каналы и под отделочные материалы.

Какие задачи решает гибкий шнур ШВВП 3х2,5

Модель решает задачу быстрого и надежного подключения кухонных приборов, бытовой техники и сетей освещения. Сечение жил 2,5 мм² выдерживает нагрузку до 5,5 кВт в сетях 220В, что позволяет использовать шнур с электроплитами, кондиционерами и другими мощными устройствами. Токопроводящая жила класса 5 обеспечивает 5.5 кВт влагостойкость. Шнур не распространяет горение при одиночной прокладке, что повышает уровень безопасности внутри помещения.

Назначение и применение

Шнур ШВВП 3х2,5 применяется для формирования удлинителей (переносок) в помещениях, присоединения к сети светильников, кухонных приборов и аппаратов личной гигиены. В быту он востребован для радиотехники и подключения электрических машин, в хозяйственных службах и административных зданиях.

Конструкция и особенности

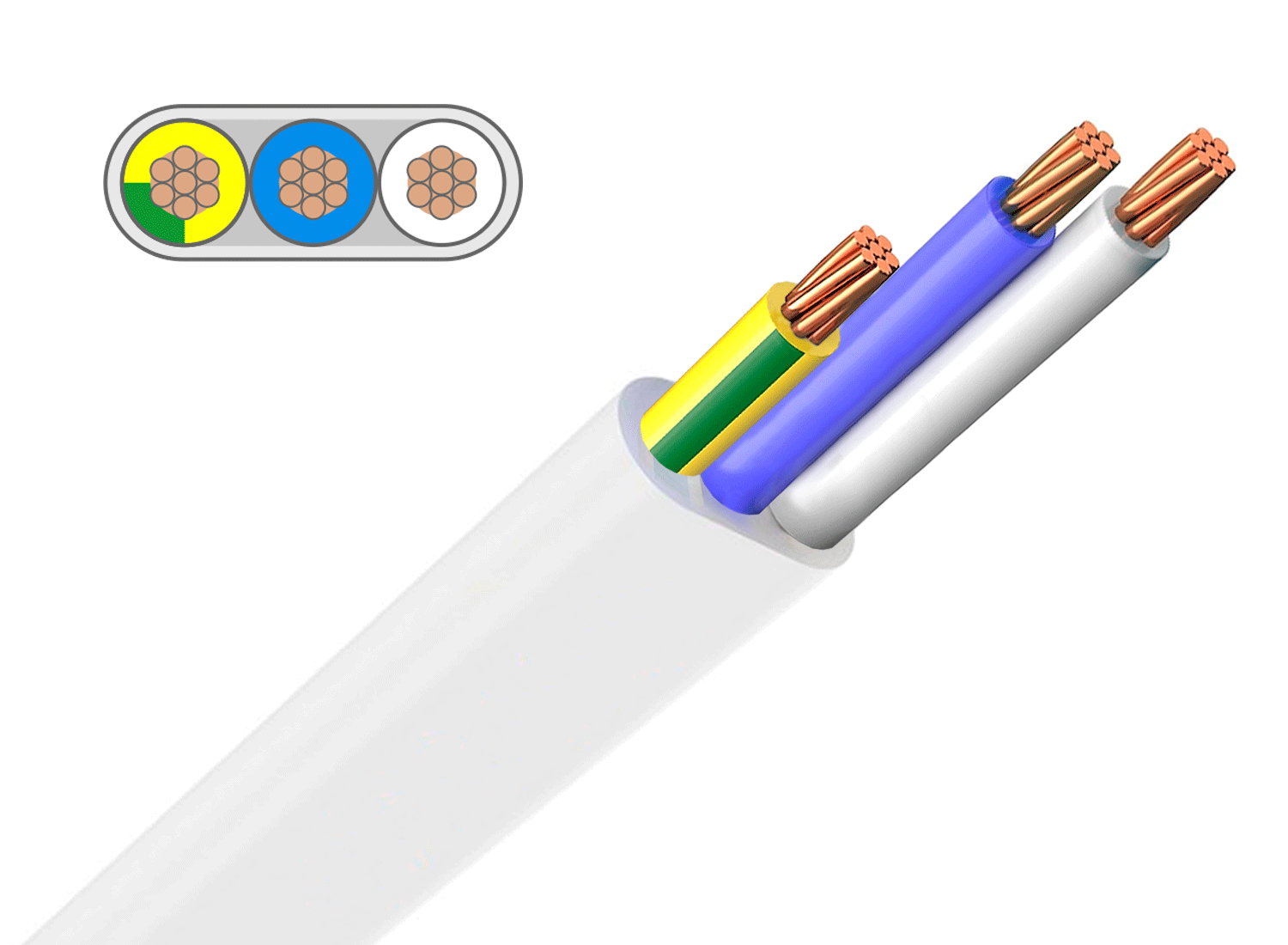

Конструкция ШВВП включает три медные многопроволочные жилы (класс гибкости 5 ГОСТ 22483), каждую изолирует отдельный слой ПВХ пластиката. Изолированные жилы уложены параллельно и имеют цветовую маркировку: синий (нейтраль), коричневый (фаза), желто-зеленый (заземление). Поверх трех жил наложена оболочка из ПВХ пластиката, которая предотвращает распространение горения при одиночной прокладке.

Технические характеристики

Тип кабеля: Шнур с изоляцией из ПВХ (ШВВП). Форма плоская. Класс гибкости жил: 5. Номинальное напряжение 0,38/0,66 кВ (380/660 В). Количество жил: 3. Сечение жил: 2,5 мм². Длительно допустимая токовая нагрузка 30 А на воздухе (25 А в составе переносок). Мощность: до 5500 Вт при 220 В. Диапазон рабочих температур: от -25 до +40 °C. Предельная температура нагрева жил +70 °C. Радиус изгиба при монтаже: не менее 30 мм. Температура прокладки кабеля без предварительного подогрева: не ниже -15 °C. Испытательное напряжение 2000 В (50 Гц) в течение 15 мин. Срок службы: от 6 до 10 лет. Соответствие ГОСТ 7399-97.

Преимущества и конструктивные особенности

Основные достоинства — медные многопроволочные жилы 5 класса гибкости, которые не переламываются даже при частом перегибе (до 30 000 циклов). Двойная ПВХ изоляция обеспечивает повышенную электробезопасность и защиту проводки от механических повреждений. Плоская форма оболочки упрощает укладку и экономит пространство. Способность не распространять горение при одиночной прокладке делает провод востребованным в общественных зданиях и жилых комнатах.

Рекомендации по монтажу

Разделывайте ШВВП острым ножом вдоль жилы, чтобы избежать надрезания изоляции. Клеммное подключение выполняйте с помощью гильз или медных наконечников, так как многопроволочная жила требует укрепления. При малом радиусе изгиба используйте гофрированную трубу. Сокращайте длину линии при токе более 25А до 15 метров во избежание перегрева.

Почему стоит купить провод ШВВП 3х2,5

Шнур сертифицирован, соответствует требованиям международного стандарта IEC 60227 и ГОСТ 7399-97. Гарантия производителя 2 года при расчётном сроке службы 10 лет. Уточняйте стоимость доставки и сроки отгрузки у менеджеров.

Вопросы и ответы

В чем разница между ШВВП и ПВС? ШВВП плоский круглый, используется для небольших нагрузок и освещений, а ПВС токовая нагрузка и гибкость у него выше.

Какой допустимый ток? Допустимая токовая нагрузка 30 А при прокладке на открытом воздухе (на катушке) и 25 А в готовом изделии.

Можно ли применять для уличной проводки? Нет, стандартный ШВВП рассчитан на укладку внутри помещений. За пределами зданий следует использовать кабель с УФ-защитой (например, ШВВП‑ХЛ).

Как расшифровывается ШВВП? Первая «Ш» — шнур, «В» — изоляция из поливинилхлорида, вторая «В» — оболочка из поливинилхлорида, «П» — плоский.
