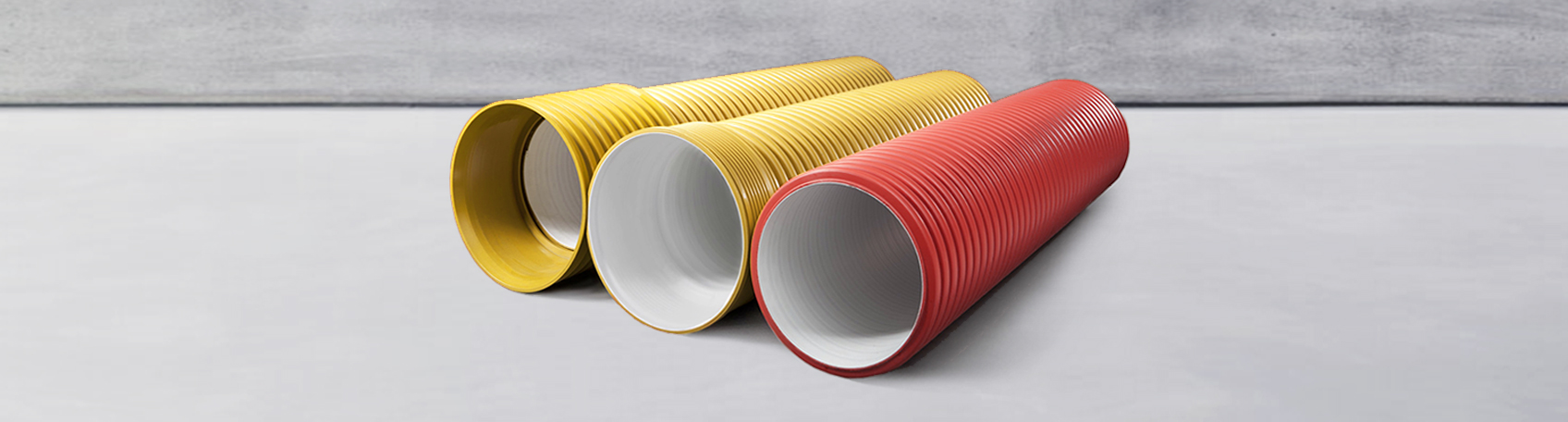

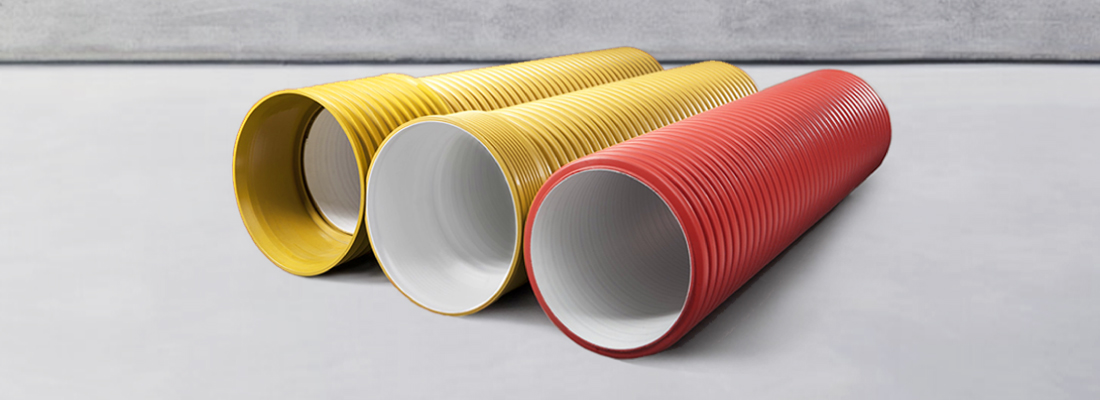

Как выбрать подходящую гофру

Как выбрать подходящую гофру от DKC

Что представляет собой гофра для кабеля и для чего она необходима?

Гофрированная труба – это гибкая тонкостенная трубка с продольными волнообразными рёбрами, предназначенная для защиты проводки от внешних факторов. Полимерная гофра относится к категории гибких (с повышенной эластичностью), что позволяет её многократно изгибать во время установки и последующего использования. Может прокладываться различными методами:

• Открытый способ. По стенам, потолкам и другим конструктивным элементам зданий.

• Скрытый способ. Под облицовочными панелями, внутри стен, полов или перекрытий.

• Подземный способ. В грунте или специальных кабельных каналах.

Гофра от компании DKC выпускается в отличном качестве, соответствует высоким стандартам и подходит для различных условий монтажа. Гибкие защитные рукава данного производителя применяются как в бытовых, так и в промышленных электросетях, включая наружную и внутреннюю прокладку. Гофрированные трубные системы DKC удобны и универсальны, повышают пожарную безопасность и защищают провода от механических повреждений и атмосферных воздействий. Руководствуясь информацией из этой статьи, вы сможете подобрать идеальное решение для ваших задач.

Разновидности кабельной гофры

Гофра классифицируется по материалу и конструкции. Один из ключевых критериев различия – материал изготовления, который определяет сферу применения и стоимость. Компания DKC производит все виды гофрированных труб, обеспечивая надежную защиту кабеля. Важно знать характеристики каждого материала, чтобы учитывать их при эксплуатации гофрированной трубы:

• ПВХ. Серый поливинилхлорид влагостоек, но при отрицательных температурах теряет гибкость.

• ПНД. Полиэтилен низкого давления устойчив к агрессивным средам, идеален для наружного применения.

• Металлические. Изготавливаются из оцинкованной или нержавеющей стали, обладают высокой прочностью и огнестойкостью.

• Композитные. Сочетают металл и полимеры, обеспечивая защиту от влаги, пыли и грызунов.

ПВХ (Поливинилхлорид)

Серая ПВХ-гофра от DKC – бюджетное решение для внутренних работ. ПВХ-пластик, применяемый в изготовлении таких труб, отвечает всем нормам пожарной безопасности согласно ГОСТ и предотвращает распространение пламени. Материал поливинилхлорид не боится влаги, однако при сильном морозе, а также под действием ультрафиолета теряет гибкость и становится хрупким. Поэтому гофру из ПВХ не рекомендуется для наружного монтажа под открытым небом. Оптимальное применение ПВХ-гофры – это скрытая проводка (например, в штробах под штукатуркой, в бетонной стяжке пола). В таких условиях она служит десятилетиями, не подвергаясь внешним воздействиям. Диапазон рабочих температур: от –40 до +60°С

ПНД-гофра DKC — надежная защита кабеля в сложных условиях эксплуатации. Полиэтилен низкого давления (ПНД) устойчив к химически агрессивным веществам, ультрафиолетовому излучению и механическим повреждениям. К этой категории также относятся красные двухслойные гофры, предназначенные для прокладки кабеля в грунте, заливки в бетон или монтажа на открытых участках. Гофры из ПНД не следует крепить на деревянных конструкциях и использовать в помещениях, даже для скрытой проводки, поскольку материал горюч. Основное назначение такой гофры – монтаж электропроводки на открытом воздухе и подземная укладка кабельных линий. Диапазон рабочих температур: от –55 до +90°С

ПП (Полипропилен)

Трубы ПП или ППР из самозатухающего полипропилена синего цвета от DKC – универсальный вид гофры, подходящей для помещений, улицы и подземной укладки кабеля. Материал сочетает в себе плюсы ПВХ- и ПНД-гофры: устойчив к солнечному ультрафиолету, экстремальным (низким и высоким) температурным воздействиям, механическим повреждениям, не горит и не распространяет горение. Диапазон рабочих температур: от –45 до +115°С. Выдающаяся прочность и эластичность позволяет применять трубы в монолитном бетоностроении. В данной серии компания DKC выпускает легкие, тяжелые и сверхтяжелые трубы, отличающиеся по весу, уровню ударопрочности и устойчивости к нагрузкам.

ПА (Полиамид)

Индустриальные гофротрубы из полиамида (ПА / РА) – лучший выбор для эксплуатации в условиях агрессивных сред и промышленных производств. Материал устойчив к воздействию масел, топлива, кислот и щелочей, не поддерживает горение. Обладает более высокой термостойкостью, чем у ПВХ и лучшей химической устойчивостью по сравнению с полипропиленом (ПП), имеет меньший вес и коррозионная стойкость по отношению к металлическим рукавам. Трубы из полиамида применяются для прокладки скрытым и открытым способом, в том числе под землей (не глубже 1,5 метров), также могут заливаться в бетон и стяжку пола.

Электротрубы ПНД и ПНД

Электромонтажная труба DKC – это изделие, ускоряющее прокладку электросетей и уменьшающее трудозатраты на установку. Внутри такой трубы уже проложен кабель. Применяются для монтажа кабельных линий в разных условиях – их можно укладывать в грунт или открыто, заливать в бетон и напольную стяжку. Грамотно выбранная электромонтажная труба обеспечивает надежную защиту кабеля от механических повреждений и внешних факторов. Эти трубы используются в монолитном строительстве, на промышленных объектах, в коммерческих зданиях и частных домах. Электромонтажные трубы ДКС производятся с разными типами кабеля.

Металлическая гофра (металлорукав)

Обширный выбор металлорукавов DKC дает возможность найти наилучшее решение для монтажа кабеля даже в самых сложных условиях. Изделия изготавливаются из ленты, оцинкованной по технологии Сендзимира в соответствии с европейскими нормами, и могут иметь различные защитные покрытия и материалы. Металлорукав подходит для прокладки электропроводки по легковоспламеняющимся поверхностям, в том числе деревянным. Он предотвращает повреждение кабелей грызунами и выполняет функцию экранирования от электромагнитных помех. Рабочий температурный диапазон: от –60°С до +100°С.

Особая модификация металлорукава DKC – с ПВХ-оболочкой, обеспечивающей полную герметичность (класс защиты IP66/IP67), устойчивость к воздействию масел и кислот, а также возможность использования в условиях низких температур.

Виды металлорукава можно различить по маркировке:

Первые буквы обозначают степень герметичности:

- РЗ – негерметичный

- Р1, Р2 – герметичные, рассчитанные на повышенное давление

Вторая группа символов указывает на материал:

- Ц – оцинкованная сталь

- ЦП – оцинковка с ПВХ-покрытием

- ЦХ – оцинкованная лента с хлопковым уплотнителем

- ЦА – оцинкованная лента с асбестовой нитью

- СЛ – луженая стальная лента

- Н – нержавеющая сталь

Дополнительно металлические гофры могут иметь маркировку «П», указывающую на ПВХ-оболочку, или «НГ» – не поддерживающую горение. Поливинилхлоридное покрытие обеспечивает защиту от влаги, пыли и негативного влияния внешней среды.

Конструктивные особенности разных видов

При выборе подходящего типа гофры учитываются не только материал и особенности конструкции, но и условия будущего применения.

Полимерные, металлические и композитные материалы придают защитным трубкам особые характеристики, а тщательно разработанная конструкция гарантирует высокую эффективность.

Гофрированная труба для электромонтажа производится в различных модификациях и может иметь следующие конструктивные особенности:

Стандартная. Легкая, со средней плотностью или усиленная, что определяется толщиной и степенью жесткости стенок. Однослойные - базовый вариант для стандартных условий. Двухслойные - повышенная защита для сложных условий.

Усиленная армированием. Снабжена внутренней металлической сеткой, повышающей устойчивость к разрыву.

Гофра может быть со встроенным зондом (проволокой для протяжки кабеля) или без него. Специальная протяжка предназначена для удобства прокладывания кабеля внутри трубы.

Гофра без зонда – наиболее экономичный вариант. Профессиональные электрики часто используют отдельные протяжные приспособления, что позволяет экономить на покупке гофры со встроенным зондом.

Критерии выбора диаметра

Стандартные диаметры выпускаемой DKC гофры: 16, 20, 25, 32, 40, 50, 63 мм.

Правильный подбор диаметра критически важен для удобства монтажа и эксплуатации. Диаметр гофры подбирается исходя из количества и сечения проводов.

Для одиночного кабеля: диаметр гофры должен быть на 20-30% больше диаметра кабеля.

Для пучка проводов: суммарное сечение кабелей не должно превышать 40% внутреннего сечения гофры.

При подборе подходящей гофротрубы необходимо учитывать два ключевых параметра: наружный и внутренний диаметр. Оба показателя играют важную роль: А) Внешний диаметр определяет, поместится ли труба в отведенном для монтажа месте. Б) Внутренний диаметр показывает, достаточно ли пространства для прокладки кабелей – минимально допустимый зазор должен составлять половину радиуса трубы.

Выбор конкретного размера зависит от области применения:

·         Осветительные системы – от 16 мм;

·         Телефонные, интернет- и антенные кабели – 25 мм;

·         Межэтажные перекрытия – жесткая гофра диаметром от 40 мм;

·         Розетки и выключатели – 20 мм и более;

·         Соединения между распредкоробками и от электрощита – от 25 мм;

·         Межщитовые соединения – от 32 мм.

Грамотный подбор гофрированной трубы обеспечивает надежную защиту проводки и удобство монтажа.

Подробная технология монтажа

Теперь вы знаете, чем отличаются виды гофры и как выбрать подходящий вариант, перейдем к обсуждению ее применения. Качество монтажа напрямую влияет на безопасность и долговечность электросети, поэтому работы должны проводиться с соблюдением всех норм.

1.       Подготовительные работы – три этапа:

А) Расчет необходимой длины с запасом 10-15%

Б) Проверка целостности гофры

В) Подготовка инструментов и крепежа

2. Процесс прокладки – два этапа:

А) Протяжка кабеля – гофра раскладывается на всю длину, после чего внутрь заводится провод с помощью зонда или специальной протяжки.

·         Расправление гофры на всю длину

·         Использование зонда или специальной протяжки

·         Постепенное заведение кабеля без перекручивания

Б) Фиксация концов на поверхности – во избежание выскальзывания кабеля края закрепляются изолентой.

Для крепления используются скобы, хомуты или клипсы. Основные способы крепления:

·         Пластиковые держатели-клипсы (универсальный вариант) – для открытой прокладки.

·         Дюбель-хомуты – для бетона, кирпича и дерева.

·         Металлические скобы – для деревянных поверхностей

·         Подвесы и стяжки – для металлоконструкций, подвесных тросов, потолочного монтажа.

·         Укладка в штробы или бетонную стяжку – для скрытой проводки.

Применение гофрированных труб в особых случаях

1.       Для подземной прокладки обязательно используйте двухслойную гофру. Здесь прекрасно подойдет двустенная гофра ПНД от DKC с зондом (в красном / черном цвете). Каждая труба поставляется в комплекте с одной соединительной бухтой.

2.       В промышленных помещениях понадобится металлорукав с повышенной защитой. Обратите внимание на металлический рукав DKC из оцинкованной стали – он выпускается как оболочке (герметичной изоляции черного цвета или серой гладкой ПВХ), так и без нее.

3.       Влажные помещения – соблюдайте максимальную герметичность соединений.

4.       На внешних фасадах – используйте только УФ-стойкие материалы.

Советы от профессионалов

Частые ошибки при монтаже гофры включают: чрезмерное натяжение гофры, неправильный подбор диаметра, игнорирование температурных ограничений, недостаточная фиксация и смешение несовместимых материалов. Вот несколько полезных рекомендаций для новичков:

·         Для длинных участков используйте гофры с зондом

·         На поворотах делайте плавные изгибы

·         Через каждые 1,5-2 метра устанавливайте крепления

·         В местах соединений используйте специальные муфты

·         При скрытом монтаже оставляйте схему прокладки

Заключение

Помните, что качественная гофра – это инвестиция в безопасность и долговечность вашей электропроводки. Компания DKC предлагает все виды гофрированных труб высокого стандарта, обеспечивая надежность и долговечность электромонтажных систем.

Выбор оптимальной гофрированной трубы требует учета множества факторов: типа кабеля, условий эксплуатации, требования к пожарной безопасности и механической защите, особенностей монтажа и бюджета проекта. Для уличной прокладки лучше выбрать ПНД или полипропилен, для скрытого монтажа – ПВХ или безгалогенную гофру, а для повышенной защиты – металлорукав. В ассортименте DKC вы найдете оптимальное решение для любых задач.

Удачных вам покупок и лёгкого ремонта!
